众所周知,激光器是激光切割机中重要的核心部件。所以对激光器的保护措施一定要非常的注重。特别是夏季梅雨季节,酷热潮湿的环境下,如果在开关机顺序,机箱密闭及水温设定等方面存在疏漏,就可能因为内外温差导致激光器内部器件表面结露,从而降低激光器的性能甚至损坏激光器。为了确保峰佑设备在高温高湿的环境中的正常稳定的运行,避免激光发生器结霜,特此通知如下:请将制冷机(冷水机)的低温水(内光路)水温设定在27℃。制冷机周围严禁放置遮挡物,以免影响制冷机的散热,制冷机需勤做卫生,用纯净的压缩空气将制冷里面清理干净,特别是散热翅片。低温水(内光路)水温上限不能超过30℃,不然激光器会高温报警无法工作。
水冷机温度设备操作说明:

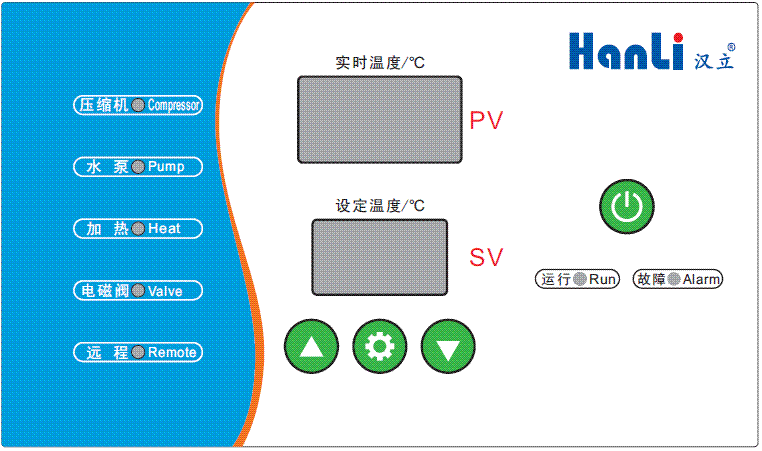

面板示意图
面板说明:
实时温度(PV):
显示实际测到的水温、告警代码。
设定温度(SV):
显示“设定温度”。
压缩机(Compressor):
点亮:压缩机开启;闪烁:有制冷需求但还未开启压机
熄灭:压缩机关闭。
泵(Pump):
点亮:泵开启; 熄灭:泵关闭。
加热(Heat):
点亮:加热开启; 熄灭:加热关闭。
切换到低温水界面指示低温水加热, 切换到常温水界面指示常温水加热。
电磁阀(Valve):不起作用
远程(Remote):点亮:远程开关闭合; 熄灭:远程开关断开。
运行(Run):点亮:机组工作;闪烁:机组为防冻模; 熄灭:机组停机。
故障指示(Alarm):
闪烁:有故障; 熄灭:无故障
开关键(On/Off):
按< On/Off >键3秒开机或关机
设定键(Set):
非故障状态下,按<Set>键,进入/退出设定温度。
向上/下键(▲ ▼):
设置参数过程中,修改参数值。

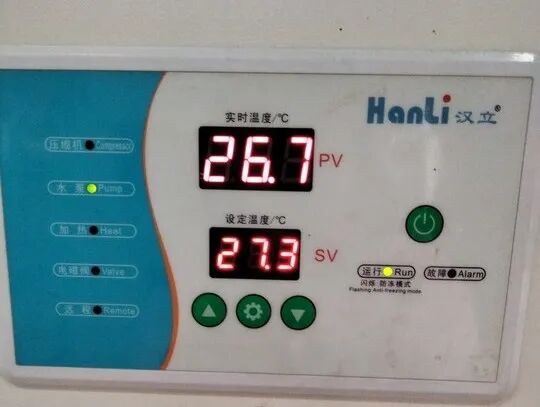

实际面板图
修改设定水冷机温度操作说明:
按开关键< On/Off >键3秒开机或关机,非故障状态下,按<Set>键 后,SV的设定温度闪烁显示,此时可通过按<Up>或<Down>向上/下键(▲ ▼)键修改设定温度修改参数值。调整到需要设定的温度后,按设置确认。
结露常识:如下图结露点表所示,当相对湿度和环境温度相对应的露点温度高于我们要求的设定水温时激光器就会结露。需要按照现场(机柜)实际的温湿度环境,设定冷却水温度,确保激光器冷却水的温度设定高于对应的结露点温度。同时满足激光器的温度范围控制在20-30℃之间,否则,可能造成激光器出现高温报警。

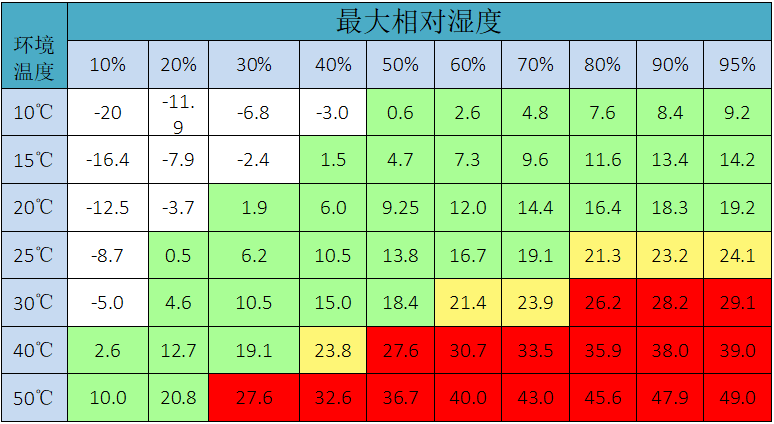

(结露点表)
结露点表中不同色块对应的预防措施
白色区域、绿色区域:
结露点温度<20℃,属于安全范围
措施:按照要求设置正常冷却水温度即可,水温范围21-25℃。
黄色区域:
结露点温度在20~25℃之间,属于危险区域。
措施:如果冷却水温度设置接近结露点温度,可以适当调高水温,避免结露。如果环境温度湿度还有进一步升高的可能,则需要按照红色区域要求采取措施。
红色区域:
结露点温度>25℃,一定会产生结露,使用前必须采取措施。
措施:
1.如果水冷机的制冷量和流量有足够冗余的情况下,可以酌情将水温调高1-2℃左右,此措施简单易行,但是效果有限。
2.机柜采用密封设计,并外挂工业空调来控制机柜内部的温度和湿度,相当于激光器工作在一个恒温恒湿的隔离空间内,可以有效避免结露。
3.在安装现场,如果空间和成本允许的情况下,可考虑建造一间小的空调房。激光器和机柜工作在这个隔离间内也可非常有效地避免结露。
通常情况下,结露对激光发生器的损害是需要一定过程的,因为累积成露珠也需要一个时间过程,通常激光发生器内部结露前期是有一些征兆的。比如,外部冷却水管表面会先出现结露,一定时间后才会蔓延至激光器内部。无论如何。正确的做法是预防结露:水温设置一定要高于结露点温度。结露与环境的温湿度直接相关,不同的环境温湿度时,其结露点温度也不一样,
注意:关机的时候也有可能会结露!这通常会被大多数人忽略,结露实际上与激光器是否工作关系不大,而主要是被冷却的物体温度与结露点(环境温湿度)之间的关系。比如,在激光器不使用的时候,工作间的空调和激光器电源会被关闭,但水冷机可能还一直在工作。在这种情况下,如果环境温湿度较高就有可能不知不觉地结露了。因此,在不使用设备时,水冷机也应当关闭。这样激光发生器的温度会接近环境温度最大程度防止结露问题的发生。
# 如果激光器产生结露怎么办?#
1、将激光器外壳上的冷凝水擦拭干净;
2、给环境降温降湿,达到要求的区域范围内;
3、湿度报警消除,便可正常工作。
